( UG NX – 3D Modeling Assembly ) 제 37과 스케치 및 3D 모델링 작업(돌출, 단순 구멍, 카운터싱크 및 탭, 대칭 형상, 모따기, 드래프팅 등)
.
* 안녕하세요. 토이즈코리아입니다.
*
* 문의사항은 [email protected]으로 *
.
0, 샘플 도면 파일과 동일한 다운로드 URL
부록 참조
.
1, 작품명
(1) ( UG NX – 3D Modeling Assembly ) 37 스케치 및 3D 모델링 작업(돌출, 단순 구멍, 카운터성크 및 나사 구멍, 대칭 피쳐, 모따기, 드로잉 등)
(2) UG NX – 3D 모델링 및 조립
.
2, 직업 설명
(1) 기준면 설정 및 스케치, 3D 모델링 과정 설명
(2) 설정 치수 및 기하학적 구속조건에 대한 설명
(3) 돌출부, 플레인 홀, 카운터성크 및 탭 홀, 대칭 기능, 모따기 및 성형에 대한 설명.
(4) 직선 평면 설정 방법 설명(단축키 F8)
(5) 페이드 인, 페이드 아웃 설정 방법(단축키 Ctrl+W)
.
3, 작업 내용

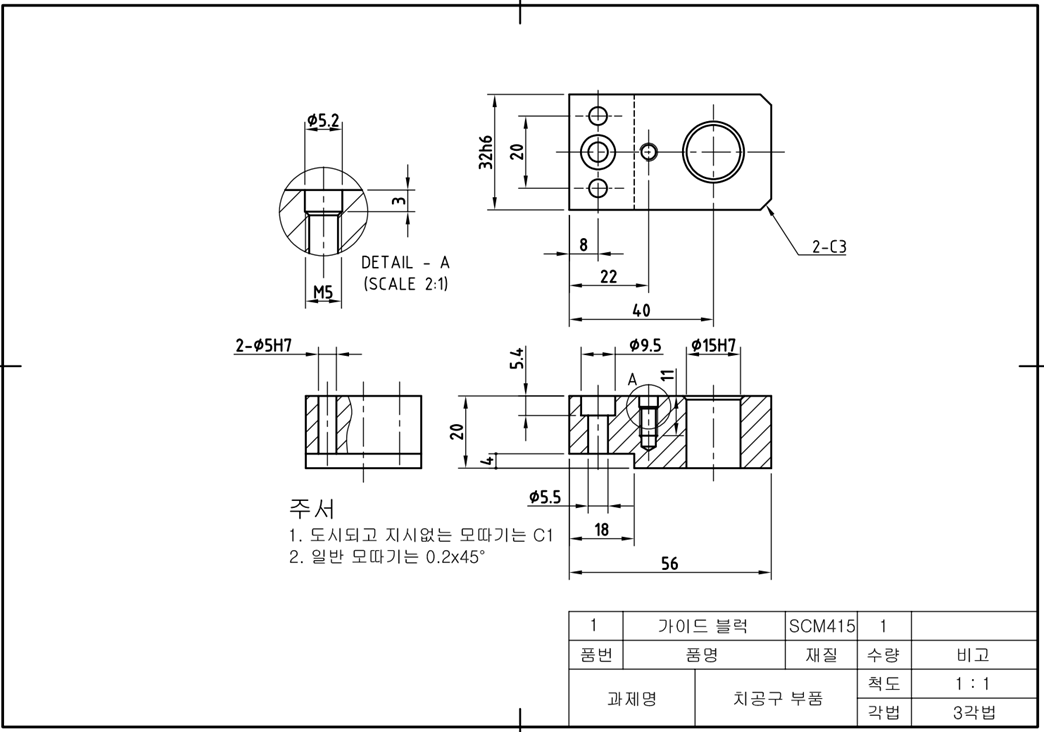

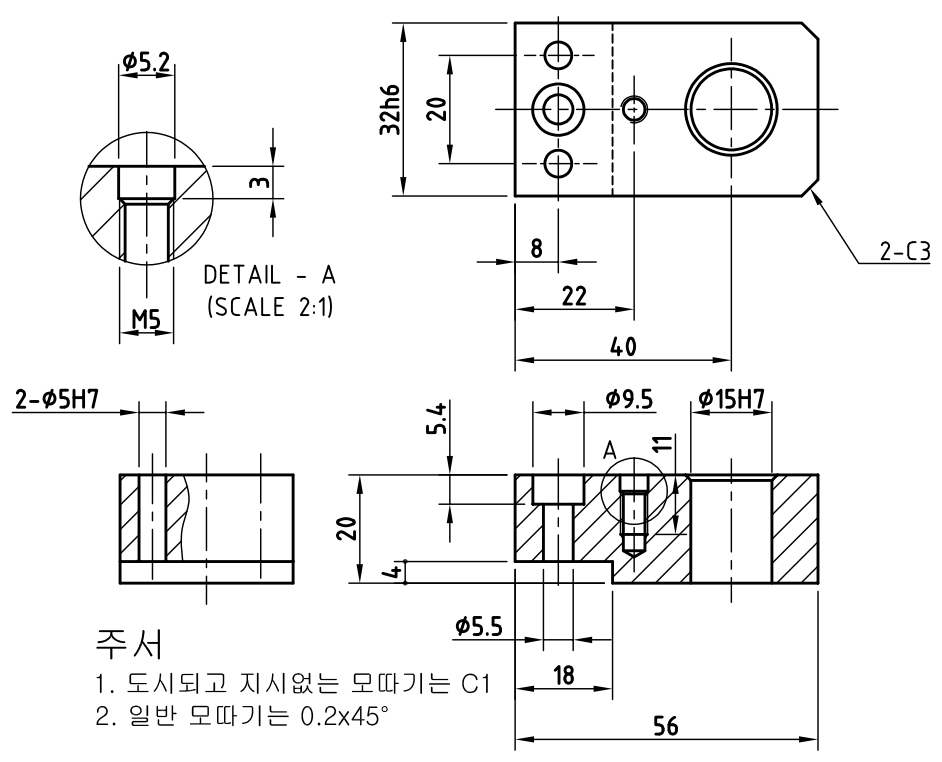

(1) 2D 도면의 해석을 확인하고 작업 기준면을 설정하여 스케치 및 3D 모델링을 진행합니다.

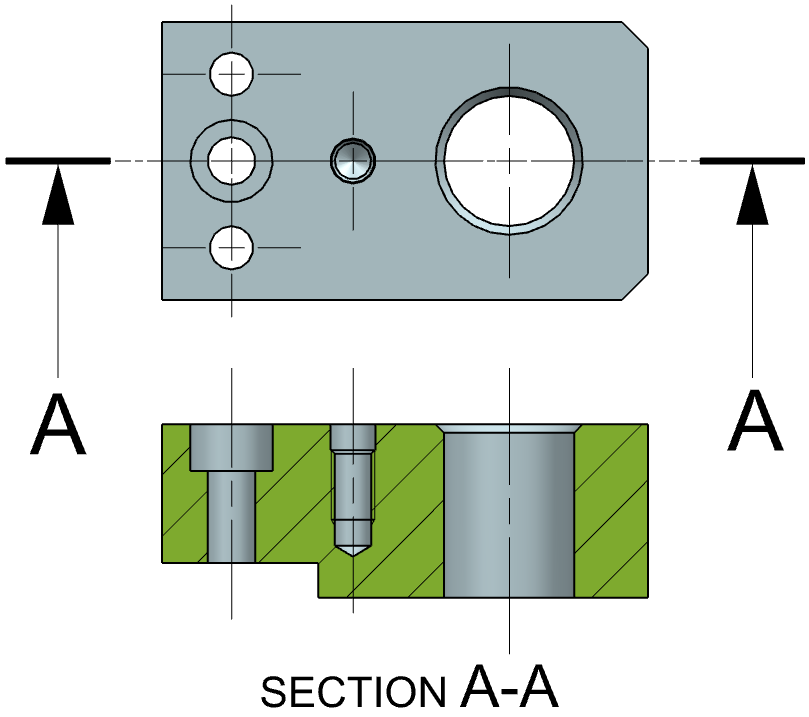

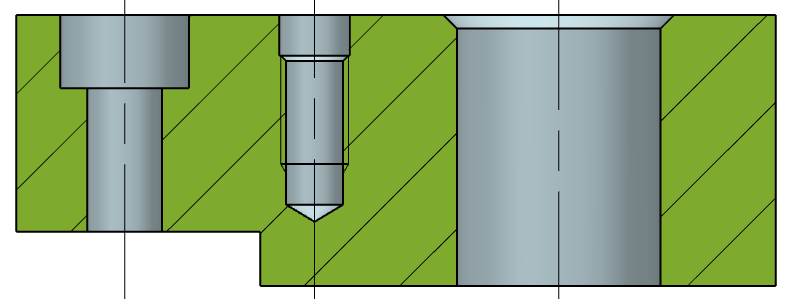

(2) 모델링이 완료되면 스케치선을 숨기고 도면과 모델링을 확인하고 도면을 작성할 때 단면도와 깊이 탭 부분을 확인하여 작업을 완료합니다.
.
4, 스페셜 에디션
(1) 대칭 부분을 모델링할 때 Symmetric Feature 명령으로 적절한 모델링을 선택하고 나머지 모델링을 미러링하여 완성합니다.
(2) 깊은 구멍을 모델링할 때 모델링할 구멍 명령으로 태핑 깊이와 드릴링 깊이를 지정합니다.
.
5, 기타
(1) 3D 프린터 조작 기술자, 3D 모델링 및 조립 실습 기술 준비 가능
(2) 기계공학 및 일반기계공학 분야의 기술설계사, 산업기술사로서의 실무교육을 준비할 수 있는 기회
(3) UG NX의 스케치, 모델링, 조립 기능 개선 가능
(4) 대학 CAD 및 디자인 전공, 임용시험 2차 기계요소 시스템, 디자인 시험 대비 등
